Torsiometro per biciclette elettriche a pedalata assistita

  • Campo di misura (FS): ±200 Nm
  • Precisione: ≤ ±2,5% FS
  • Frequenza di uscita: 250 Hz
  • Protezione: IP66
  • Temperatura di funzionamento: da -40°C a +85°C
  • Compatibile con i prodotti Thun X-Cell RT, X-Cell R e FAG
  • Preciso, affidabile e conveniente
Categoria:

Per poter vedere il .pdf e il file edraw devi registrarti

Il torsiometro S.BB.RT è un sistema di misura creato per essere utilizzato su biciclette elettriche e a pedalata assistita.

È uno strumento estremamente preciso (≤ ±2,5% FS) che, integrato direttamente nella bicicletta, permette di misurare la torsione, la direzione e la velocità di rotazione (giri al minuto) , utilizzando la tecnologia PCME derivata dall’ambito agonistico (es. Formula 1).

Il torsiometro presenta un’elettronica integrata con un segnale di uscita già amplificato, con una frequenza di aggiornamento del dato pari a 250 Hz per la misura della coppia e di 4 kHz per la misura della posizione angolare.

Il prodotto può essere fornito in diverse varianti meccaniche a seconda delle diverse applicazioni sviluppate, partendo da una definizione standard.

Il trasduttore può essere realizzato in modo tale da essere compatibile con i prodotti Thun X-Cell RT, X-Cell R e FAG. Può essere installato sulla bicicletta in modo semplice e intuitivo e non richiede alcuna ricalibrazione o manutenzione.

Il trasduttore è stato progettato e realizzato  per garantire la protezione contro agenti ambientali tipici di questa applicazione e un’ottima affidabilità nel tempo. Vengono utilizzati componenti di elevata qualità, come i cuscinetti che presentano una vita stimata di 35.000 km.

L’utilizzo del torsiometro sulle biciclette elettriche favorisce una guida migliore del mezzo, un maggiore supporto ed un controllo più semplice e duraturo del motore.

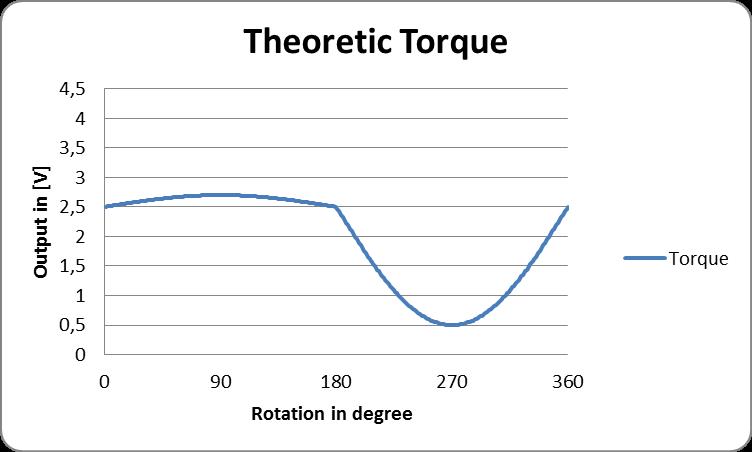

Lo strumento rileva la coppia applicata sul lato della catena.















































Precisione

≤ ±2,5% FS

Sensibilità tipica

10 mV/Nm

Frequenza di aggiornamento (misura della coppia)

250 Hz

Segnale in uscita in tensione (misura della coppia)

2,5 V = 0 Nm

Segnale in uscita (posizione angolare)

digitale / analogico

Protezione ambientale

IP66 (esterna DIN-ISO 281:1993)
IP63 (interna DIN-ISO 281:1993)

Temperatura di funzionamento

da -40°C a +85°C



S.BB.RT /profilo quadro
Bearing seal 2 x 61902 2RS
Shaft surface Zinc A2B
Certification according to ISO 4210: 2014-8-4.61 Yes
Material of sensor shell Macromelt
Cup threads BS 1,375×24
Material Adapter PA 6.6 Gf 30%
Lifetime bearings ca. 35.000 km
Protection class external/internal based on DIN- ISO 281:1993 IP 66
Protection class internal/internal based on DIN- ISO 281:1993 IP 63

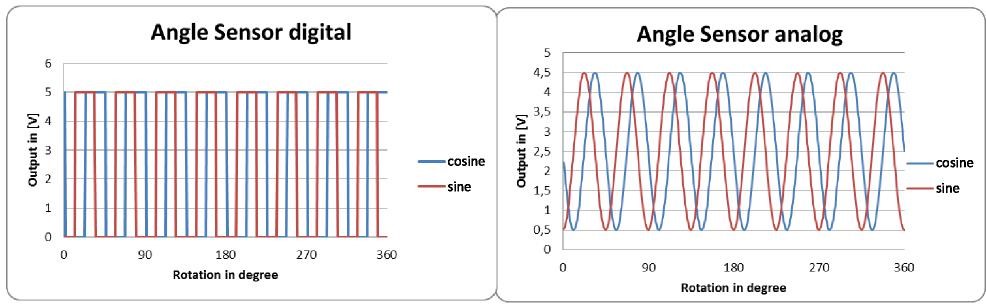

Impulse transmitter 1 Pole ring – 32 impulses/rotation
Voltage feed Analog: +7…16 V DC
Digital: +7…16 V DC
Signal output bandwidth Torque 250 Hz
Angel sensor 4kHz
Accuracy of signals:
sine/cosine
± 3,5° (± 0,8%)
Measuring range: torque Effective range ± 200 Nm
Accuracy of signals: torque ± 2.5 % of effective range
Signal at 0 Nm2 ca. 2,5 V

1 The configuration of the test setup for product permission can be obtained on request from NCTE.

2 Constant signal output in case of operation

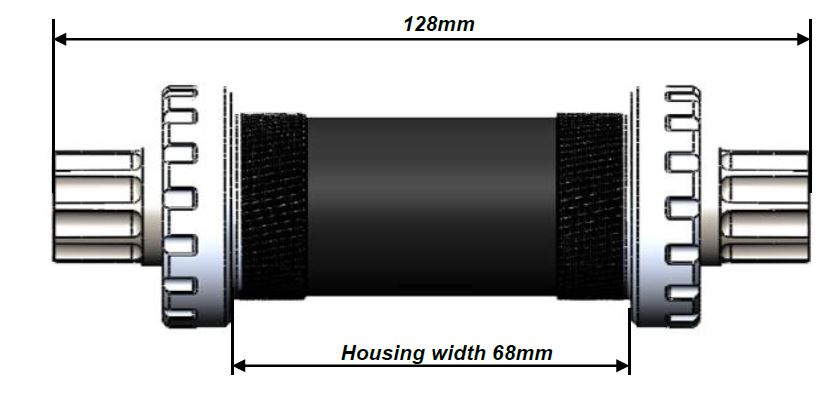

Nr. Complies the following
inner bearing length
L2
±0,5 mm
Lges
±1,0 mm
Inner bearing with screw adapter BS 1,375 x 24
1 120K 24,40 120,00
2 120L 26,40 120,00
3 128K 28,40 128,00
4 128L 30,40 128,00

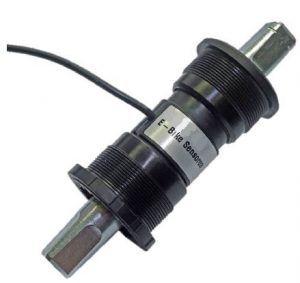

Versione con attacco quadro

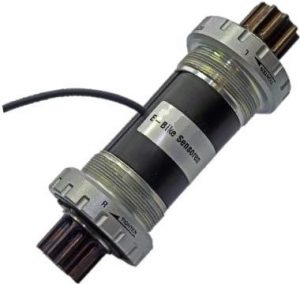

Versione con attacco ISIS (disponibile su richiesta)

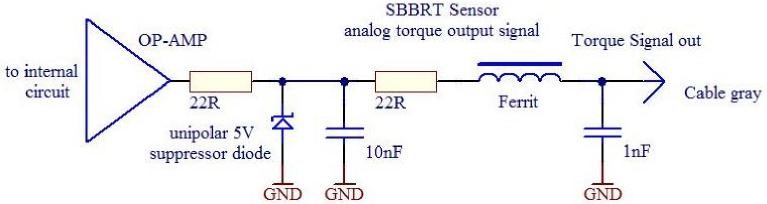

S.BB.RT Analog
Cable color Description Signal Comments
White Supply voltage +7….16V DC
Black GND 0V
Blue Cosinus Offset 2,5V Amplitude max. 4,5 Vss 16 CPR (Count per revolution)
Brown Sinus Offset 2,5V Amplitude max. 4,5 Vss 16 CPR (Count per revolution)
Grey Torque 0 Nm = ca. 2,5 V 10 mV/Nm
S.BB.RT Digital
Cable color Description Signal Comments
White Supply voltage +7….16V DC
Black GND 0V
Blue Cosinus 0V / Open collector 16 CPR (Count per revolution)
Brown Sinus 0V / Open collector 16 CPR (Count per revolution)
Grey Torque 0 Nm = ca. 2,5 V 10 mV/Nm





















Per effettuare un ordine o per scoprire la soluzione più adatta alle Vostre esigenze, potete contattarci direttamente al seguente indirizzo di posta elettronica:

info@s2tech.it
