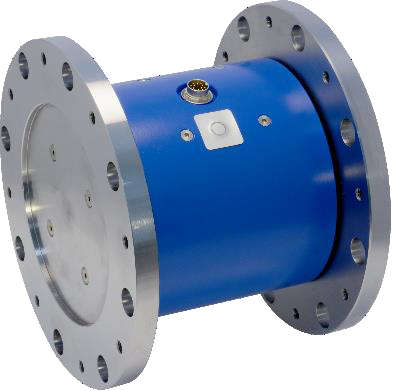

Torsiometro 5000 da ±10.000 Nm a ±25.000 Nm

  • Campo di misura nominale da 10.000 Nm a 25.000 Nm (statici / dinamici /bi-direzionali)
  • Velocità di rotazione ≤ 8.000 giri/minuto
  • Precisione ≤ ± 0,5%
  • Campo di temperatura di funzionamento: da -30°C fino a + 85°C
  • Classe di protezione: IP50 od IP65
  • Segnale di uscita: 0-10 V / 4-20 mA / CAN-Bus / USB
  • Risposta in frequenza (-3 dB): 2.500 Hz
Categoria:

Per poter vedere il .pdf e il file edraw devi registrarti

I torsiometri della serie 5000 sono idonei per misurare la coppia sia essa statica o dinamica – bi-direzionale, in tempo reale – senza contatto tra il rotore e lo statore in maniera precisa ed affidabile.

Grazie alla tecnologia magnetica – sviluppata e brevettata – questi trasduttori garantiscono una buona precisione di misura, non influenzata da spazzole rotanti od altri sistemi di trasmissione della misura, garantendo una vita del sensore virtualmente infinita e la possibilità di lavorare in ambienti ostili.

Questi torsiometri hanno un ottimo rapporto qualità /prezzo, sono disponibili con tempi di consegna celeri (anche inferiori a 2 settimane dal Vostro gradito ordine) ed integrano nel corpo del trasduttore tutta  l’elettronica (in ottica Plug & Play) necessaria per fornire un segnale amplificato alla strumentazione di acquisizione dati / visualizzazione, disponendo di serie di un cavo di 5 mt per la connessione e del certificato di taratura individuale.

Questi sensori sono ampiamente personalizzabili con opzioni, come il sensore di posizione angolare, il sensore di velocità di rotazione ed il grado di protezione ambientale IP65.

Se forniti con la connessione USB, è disponibile anche un programma di acquisizione per la visualizzazione e la gestione delle misure provenienti dal trasduttore.

Questi trasduttori hanno un’elevata capacità di sovraccarico rispetto al campo di misura di coppia nominale e possono essere realizzati secondo specifica del Cliente, sia come campo di misura (fino a 150.000 Nm) che come velocità di rotazione e come capacità di sovraccarico.

Gli estremi dell’albero per l’accoppiamento meccanico alla Vostra applicazione sono disponibili in esecuzione flangiata.

Trovano impiego  in:

  • banchi prova in settore automobilistico
  • applicazioni ferroviarie
  • automazione di processo
  • in sistemi di sollevamento per alti carichi
  • controllo di qualità
  • ricerca e sviluppo



Alimentazione raccomandata

da 9 a 28 Vcc

Uscita analogica

0-10 V, 4-20 mA

Uscita digitale

CAN, USB

Ingombri 5000
