Sistema di misura X.105

  • Campo di misura: 1000 μm/m
  • Anello in due  semi-metà per la misura indiretta delle forze attraverso le deformazioni, applicabile universalmente
  • Montaggio semplice, senza la necessità di specifici trattamenti per la superficie delle colonne
  • Utilizzabile per molteplici installazioni
  • Semplice e pronto per un uso immediato
  • Amplificatore X.210 (tensione/corrente) con azzeramento ciclico misura
Categorie: , ,

Per poter vedere il .pdf e il file edraw devi registrarti

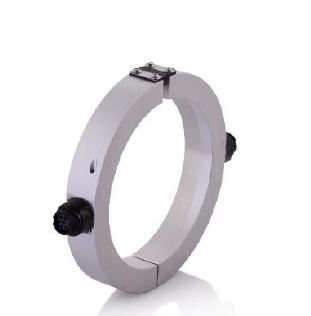

I sensori della serie XC.105  vengono utilizzati per misurare con precisione e semplicità la sollecitazione presente nelle colonne di una pressa, al variare del carico applicato, permettendo una sua misura indiretta utile per il setup della macchina e per una verifica del suo corretto funzionamento.  Questi trasduttori – funzionanti su principio estensimetrico – sono composti da due semi-metà di forma anulare, idonei per il diametro esterno della colonna dove andranno installati, senza la necessità di predisporre fori di fissaggio. Gli estensimetri dei trasduttori vengono pressati direttamente alle colonne grazie alla forza di montaggio, rilevando la sollecitazione in esse presenti al pari di un estensimetro applicato con tecniche tradizionali, in maniera veloce e senza tutte le complicate procedure tipiche di questa tecnologia tradizionale. Dopo l’installazione possono essere misurate tensioni fino a 1.000 µm/m.

Il sensore XC.105, una volta installato,  viene collegato direttamente all’amplificatore X.210 senza l’utilizzo di un box di connessione o di un cavo ad Y. L’amplificatore di misura è dotato di un ingresso che permette l’azzeramento del segnale di misura ad ogni ciclo di lavoro della Vostra pressa, funzionalità particolarmente apprezzata nelle applicazioni a forte componente dinamica.

Il sistema di misura X.105 è adatto soprattutto per la misura delle tensioni e delle deformazioni nelle colonne delle presse e delle macchine per l’iniezione della plastica, potendo però essere utilizzato anche in tutte le applicazioni ove siano presenti colonne sollecitate a trazione e/o compressione. Le forze di trazione e compressione possono essere rilevate indirettamente grazie agli estensimetri presenti nel trasduttore, con un loro accoppiamento temporaneo con la Vostra macchina.

L’azzeramento del segnale di misura viene ottenuto con un segnale di controllo riferibile al ciclo macchina tale da attivare l’azzeramento della misura per tensioni superiori ad 8 V (ogni segnale inferiore a 6 V non attiva l’azzeramento della misura)

Questo tipo di regolazione del punto zero è particolarmente adatto per processi dinamici, come quelli che si trovano nelle presse, nelle macchine per la stampa e per la goffratura così come per le macchine per la pressofusione.





Fondoscala

1000 μm/m

Linearità

±0,2% FS

Errore di ripetibilità

±0,1% FS

Isteresi

±0,1% FS

Alimentazione raccomandata

da 2 a 12 Vdc

Temperatura di funzionamento

da +10°C a +45°C

Protezione ambientale

IP54

Idonei per colonne con diametro da 40 a 340 mm (altre misure possibili)





X.105
Measuring range 1000 μm/m
Tie bar diameter Ø 40 – 340 mm
Gage factor 2,00
Deviation sensitivity ± 0.3 % from full-scale
Linearity ± 0.2 % from full-scale
Hysteresis ± 0.1 % from full-scale
Repeatability ± 0.1 % from full-scale
Overload Nominal unlimited
Electrical connection Connection cable
Cable length 5 m
10 m (Standard)
Connector-type Open leads, connector plug on request
Ambient temperature +10…45 ºC
Protection rate IP 54
