ES261M inclinometro analogico mono-assiale

  • Misura inclinazione su due assi, rispetto all’orizzonte fino a ±30°
  • Segnale in uscita ±5V oppure ±10V con andamento sinusoidale
  • Uscita cavo o connettore
Categoria:

Per poter vedere il .pdf e il file edraw devi registrarti

I trasduttori serie ES261 utilizzano un sensore MEMS al silicio – monolitico – per misurare l’inclinazione su un asse di misura.
I sensori della serie ES261 sono precisi e sono caratterizzati da alte resistenze a vibrazioni ed urti, assieme ad una notevole miniaturizzazione ed un ottimale rapporto prezzo/prestazioni, permettendo di affrontare applicazioni statiche oppure dinamiche.

Fondoscala

±14,5°, ±30°

Sensibilità nominale

0,025°

Precisone relativa

±0,1° da 0° fino a 30°
±0,25° da 30° fino a 45°

Sensibilità incorciata

2% FS per ogni asse

Supply

+15 V (±10%), 0 V e -15 V (±10%)
24 Vcc (opzionale)
da 18 a 28 Vcc (opzionale)

Shock resistance

3500g sugli assi XYZ

Frequency response

50 Hz max

Temperatura di esercizio

-40°C fino a +85°C

Maximum drift due to temperature

0,4° (globale)

Protezione ambientale

IP65

Materiale

Alluminio

Resistenza agli urti: sopravvivenza dell’elemento di misura fino a 3.500g

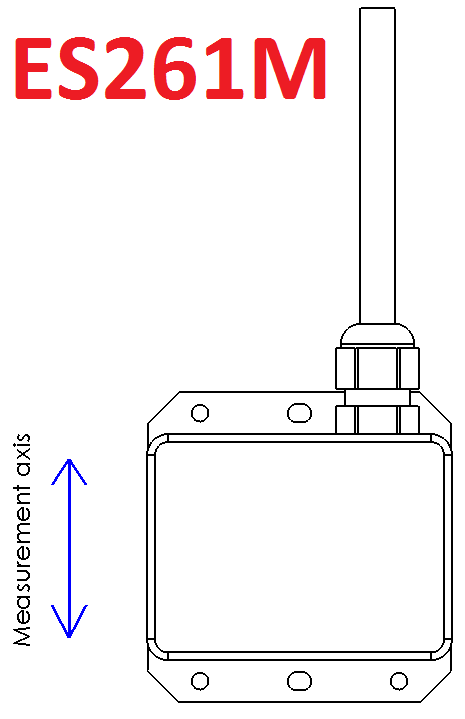

ES261M MeasurementAxis

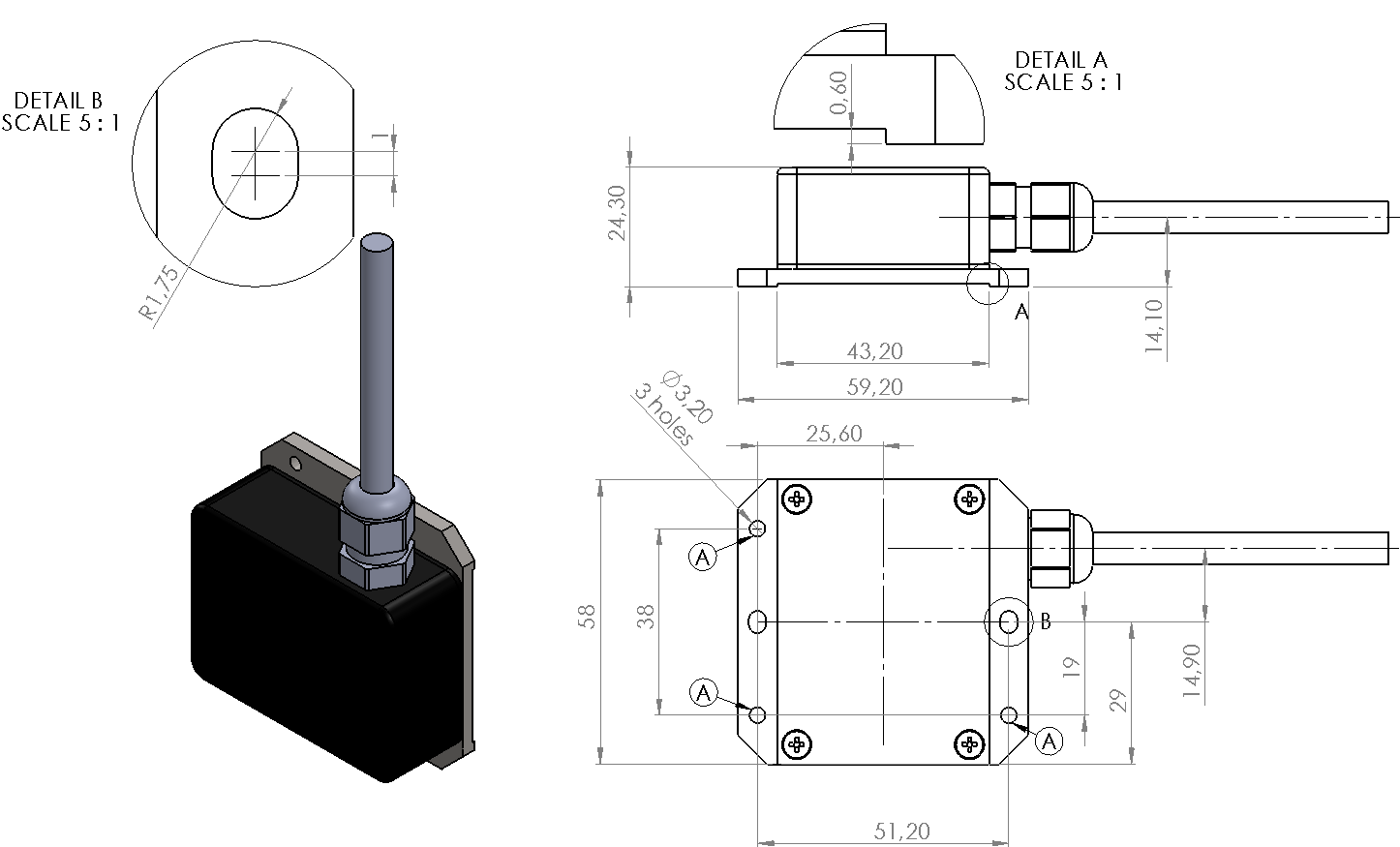

ES270 LP Dimensions
